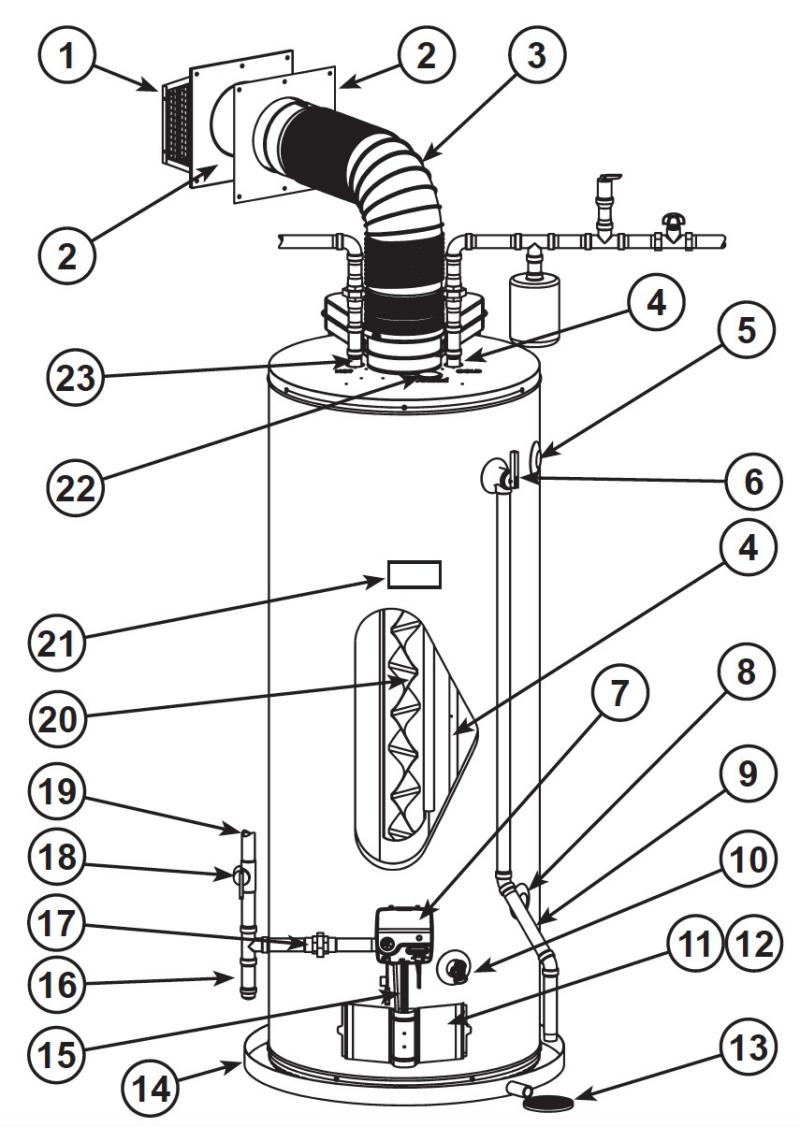

1 Terminaison du conduit de ventilation
2 Plaque murale
3 ***Conduit de ventilation
4 Raccord d’entrée d’eau froide/Tube d'immersion
5 **Raccord d’alimentation pour chauffage combiné
6 Soupape T&P 7 Commande du gaz/thermostat
8 **Raccord de retour pour chauffage combiné
10 Robinet de vidange
11 Porte d’accès externe
12 Assemblage de la porte du
collecteur (non illustré) (voir
Figure 3 et Figure 4)
13 *Drain de plancher
14 *Bac d'égouttement en métal
15 Tube exible du collecteur
16 *Collecteur de sédiments
17 *Raccord-union (alim. en gaz)
18 *Robinet d’arrêt manuel du gaz
19 *Alimentation en gaz
20 Dé ecteur de cheminée
21 Plaque signalétique
22 Anode (sous capuchon)
23 Raccord de sortie d'eau
